焦炉煤气净化技术

技术简介

一、技术简介

经过化产回收以后的焦炉煤气中仍然存在硫、焦油、萘和苯等杂质对焦炉煤气发电、CCPP发电、焦炉煤气压缩、焦炉加热、焦炉煤气切割和焦炉煤气制化学产品等过程时,出现堵塞喷嘴、腐蚀、燃烧后SO2排放超标、积碳和使催化剂中毒等生产问题,因此需要深度脱除焦炉煤气中的有害杂质。

由于湿法脱硫和油洗萘洗苯工艺的投资高、操作复杂、生产环境较恶劣,脱除精度不如干法,此时采用固定床干法TSA工艺是较经济的选择。

我公司采用“分段干法TSA净化”工艺,一次性脱除焦炉煤气中H2S、焦油、萘、NH3和苯等杂质,得到合格的净化煤气。

装置规模:1000~2*10  6Nm3/h

二、技术特点

1、分段脱除有害杂质,吸附剂使用寿命长。

2、杂质净化精度高。

3、使用压力范围宽:5kPa~3MPa,能耗低、操作弹性可达10-110%。

4、净化过程的阻力降小,一般为2~30kPa。

5、采用气体再生工艺,彻底解决了现场操作环境污染和废水排放与处理问题。

6、装置自动化程度高,具有自适应调节、故障自动诊断等功能,开停车方便,已实现无人自动控制。

三、应用领域

焦炉煤气、兰炭尾气、含H2S、焦油、萘和苯的人工煤气。

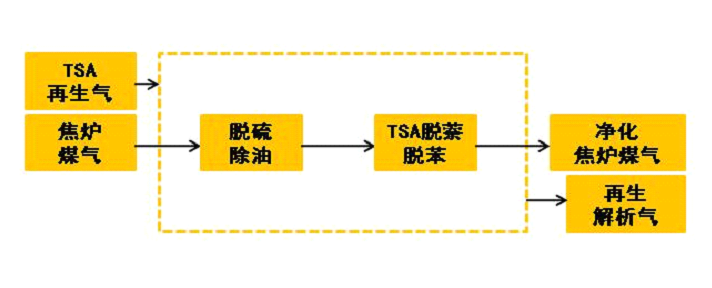

流程示意


业绩展示


序号

用户

规模(产品气)

原料

产品纯度

工艺路线

1

武汉钢铁集团公司

20000Nm3/h

焦炉煤气

脱硫、萘、焦油

干法

2

马鞍山钢铁公司老区

45000Nm3/h

焦炉煤气

脱硫、萘、焦油

干法+TSA

3

九泉钢铁公司

50000Nm3/h

焦炉煤气

脱硫、萘、焦油

湿法+干法

4

南京钢铁公司

15000 Nm3/h

混合煤气

脱硫、萘、焦油

干法+TSA

5

攀枝花钢铁公司

16000 Nm3/h

焦炉煤气

脱硫、萘、焦油

干法+TSA

6

宝钢集团公司

6500 Nm3/h

焦炉煤气

脱硫、萘、焦油

干法+TSA

7

黑龙江宝泰隆公司

230000 Nm3/h

煤气

脱硫、萘、焦油

油洗+干法

8

山东新泰化工公司

60000 Nm3/h

焦炉煤气

脱苯、萘、焦油

干法+TSA

9

山东骏捷新材料公司

63000 Nm3/h

焦炉煤气

、萘、焦油

干法+TSA

10

新疆鑫安化工公司

65000 Nm3/h

焦炉煤气

、萘、焦油

干法+TSA

11

呼和浩特旭阳化工公司

125000Nm3/h

焦炉煤气

、萘、焦油

干法+TSA

12

内蒙瑞志煤化工公司

75000Nm3/h

电炉尾气

脱萘、焦油

干法+TSA

13

山西郑旺氢能源公司(鹏飞)

25000Nm3/h

焦炉煤气

、萘、焦油

干法+TSA
